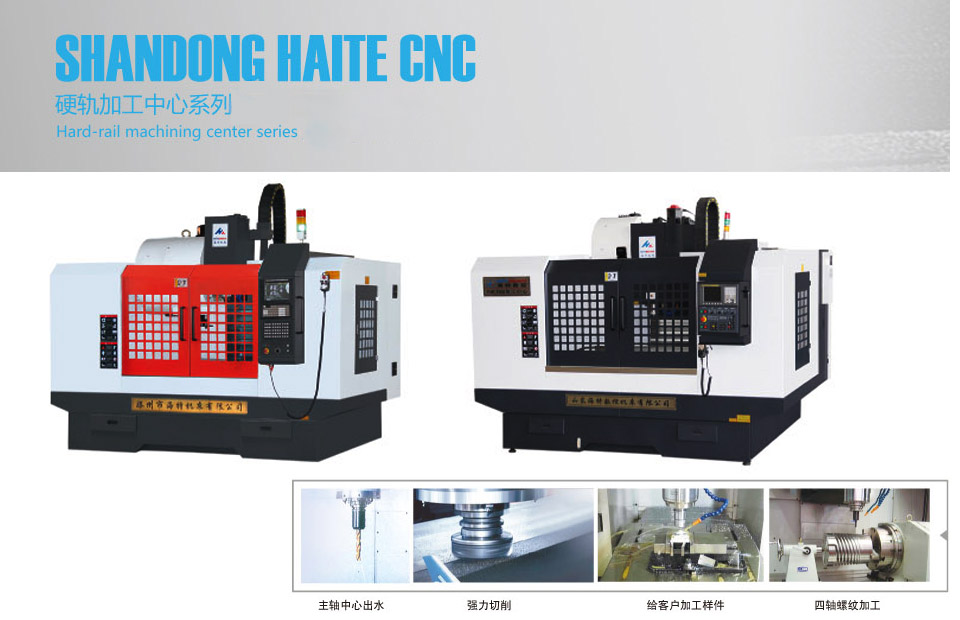

XH850硬軌加工中心
XH-850硬軌加工中心
機床特點：
XH-850硬軌立式加工中心是山東海特?cái)?shù)控機床有限公司引進先進技術生產的新一代數控機床，該機床獨特堅穩持久的剛性主結構，經由工程力學的反復仿真與計算，設計堅穩的床身結構，達到剛性倍增而質量精簡的工程需求。全面硬化處理的移動滑軌，搭配精密的研磨加工，組合出令人滿意的精度品質。不僅適用于板類、盤類、殼體類、精密零件的加工，而且適用于模具加工。機床帶有自動刀具交換系統，全封閉式防護罩，自動潤滑系統、冷卻系統、自動排屑裝置、及便攜式手動操作裝置。零件一次裝夾后可完成銑、鏜、鉆、擴、鉸、攻絲等多工序加工，具有自動化程度高、可靠性強、操作簡單、方便、宜人，整體造型美觀大方、機電一體化程度高等優點。
主要結構
該機床為單立柱固定,工作臺移動結構。主要由床身、立柱、橫向滑臺、工作臺、主軸、絲桿、潤滑系統、冷卻系統、數控操作面板以及電控系統等部件組成。
主要配置
1.控制系統：日本發那科控制系統。
2.主軸電機：日本發那科伺服主軸電機。
3.XYZ三軸驅動電機：日本發那科
4.XYZ三軸伺服驅動器：日本發那科（Z軸含抱閘）
5.主軸：臺灣健椿隆8000rpm主軸。
6.絲桿：臺灣律庭滾珠絲桿，C3級。
7.常州國鼎增壓缸。
8.臺灣圣杰斗笠刀庫
9.日本NSK軸承，P4級。
10. 電柜熱交換恒溫系統。
11. 手持式電子手脈。
12. 海特主軸油冷機.
13. 聯軸器
14. 海特光機（Y向4導軌）
15. 雙油泵自動潤滑及潤滑報警裝置。
主要技術參數：
| 機型 | XH850E | XH850L |
| X坐標行程 (mm) | 800 | 900 |
| Y坐標行程 (mm) | 500 | 500 |
| Z坐標行程 (mm) | 500 | 500 |
| 工作臺規格（長×寬） (mm) | 1000×500 | 1060×500 |
| 工作臺最大載重 | 500 | 600 |
| 主軸中心線到立柱正面導軌距離 | 575 | 575 |
| 主軸端面至工作臺上平面距離 | 120～620 | 120～620 |
| X、Y、Z切削進給量(mm/min) | 1-4000 | 1-4000 |
| X、Y、Z快速進給速度(m/min) | 16 | 16 |
| 主軸轉速范圍 (r/min) | 50～8000 | 50～8000 |
| 主軸錐孔 | BT40/BT50 | BT40/BT50 |
| 主軸電機(kw) | 7.5/11 | 7.5/11 |
| X、Y、Z伺服電機（kw） | 2.3/2.3/2.3 | 2.3/2.3/2.3 |
| 工作臺T型槽槽數×槽寬×槽距 | 5/18/100 | 5/18/100 |
| 重復定位精度(300mm) | + 0.005 | + 0.005 |
| 定位精度 (300mm) | + 0.0075 | + 0.0075 |
| 使用源氣壓力(MPa) | 0.6-0.8 | 0.6-0.8 |
| 機床輪廓（L×W×H）(mm) | 2950*2200 | 3050*2250 |
| 機床重量 (kg) | 5800 | 6200 |
主要性能：
1.分體鍵盤控制：簡潔、方便、易學的分體鍵盤操作，用戶能很快靈活掌握設備的使用方法，獨立性更強。
2.智能加工越界保護功能：防止由于設計版面超過加工幅度引起的機械碰撞現象。
3.吸塵、吸附裝置：吸塵系統可在加工過程中吸走木屑及碎添，保持工作臺清潔變相的對設備進行了保養；吸附系統代替了以往機械式的板材固定，提高了加工以外的板材裝卸時間。
4. 智能加工速度控制：可分別控制加工速度，真正提高加工效率，處長刀具壽命、提高成品率。
5.先進的文件預處理功能，幫助用戶及時糾正加工文件中的錯誤，并能良好兼容國內、國外多種軟件生成的加工代碼。
6.先進的三維曲線預測算法，折線平穩，確保曲線運行速度和精度。
7. 基于平臺的嵌入式數控系統，無限升級擴展功能。軟硬件同步的抗干擾設計，確保系統時間可靠運行。
8.具有斷點、斷電續雕功能，具備回原點自動糾錯功能，有效的保證在長時間工作時的加工精度。
9.整機采用鋼結構無縫焊接，鋼性強，不變形；日本發那科伺服電機，扭矩大且擁有完善的安全系統。
安裝條件
a、溫度
運行溫度： 常溫20±20℃
保管搬運時： -30℃～50℃
b、濕度
連續： 75%以下（不結露）
短時間： 95%以下（不結露）
c、安裝場所條件
1.不受外部振動影響。
2.不受腐蝕性氣體影響。
3.避免陽光直射機床。
4.避免直接接觸外界風、氣及調溫的冷、熱風。
5.機床附近避免設置暖氣等熱源。
6.減少塵埃（避開鑄件、焊接、鈑金車間等）。
7.避免漏水、浸水。
8.避免電氣噪音。
d、機床電源：3φ AC380V ±10% ～ +10% 50HZ±1HZ。
可選配件清單 |
||
|---|---|---|
| 序號 | 名稱 | 生產廠家 |
| 1. | 伺服數控系統 | 臺灣新代（五軸聯動）、西門子 |
| 2. | 伺服電機及驅動器 | 臺灣新代（五軸聯動）、西門子 |
| 3. | 直線導軌 | 臺灣上銀 |
| 4. | 高速直連主軸 | 臺灣健椿隆 |
| 5. | 中心出水主軸 | 臺灣健椿隆 |
| 6. | 主軸油冷機 | 國產優質 |
| 7. | 中心出水水泵 | 臺灣華樂士 |
| 8. | 螺旋排屑器 | 國產優質 |
| 9. | 鏈板式排屑器 | 國產優質 |
| 10. | 圓盤式刀庫24T | 臺灣圣杰 |
| 11. | 第四軸（立臥兩用） | 臺灣旭陽 |
| 12. | 五軸 | 臺灣旭陽 |
