海特機床加工中心配置

★控制系統標準配置：北京凱恩帝KND2000M4、
可選配置：臺灣新代 、日本發那科、 日本三菱、 德國西門子
★主軸單元：臺灣健椿?。蛇x配 直聯、12000轉、中心出水）
★滾珠絲桿：臺灣律庭（加長鎖緊螺母，延長絲桿使用壽命）
★軸承：日本NSK、德國FAG
★刀庫：臺灣斗笠式刀庫、圓盤（機械臂）刀庫
★導軌：硬軌為高頻淬火處理，滑動面貼塑，Y向4軌道，高剛性、重切削。
線軌為臺灣上銀滾柱線軌，軌道寬45mm、滿足客戶速度快、精度高的要求外，還可以強力切削。
★電氣元件：法國施耐德
★氣動元件：臺灣亞德客

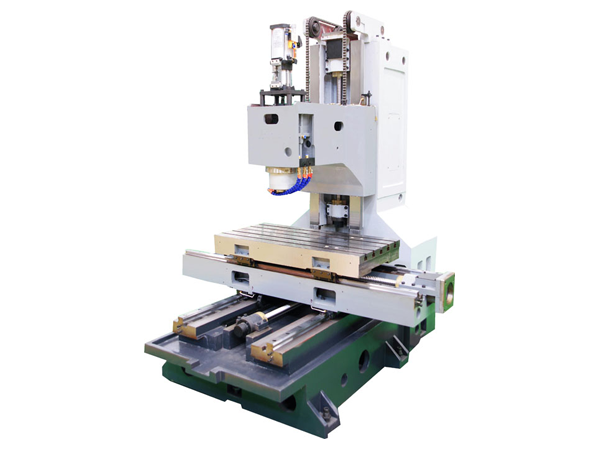

一、加  工  中  心  之  光  機  的  選  用


★機床底座、立柱、主軸箱體、十字滑臺、工作臺等基礎件采用高強度消失模鑄

造成型技術，內部金相組織穩定，確保基礎件的高穩定性。
★鑄件結構經過機床動力學分析和有限元分析，使其幾何結構更加合理，與加強

筋的恰當搭配，保證了基礎件的高剛性。
★寬實的底座，加寬加長的床鞍、負荷全支撐的設計，結構符合材料力學的先進

設計理念，確保機床在強力切削及加工時重負載的能力。
二、 加  工  中  心  之  主  軸  的  選  用

★高剛性、高精密主軸：采用原裝臺灣主軸。
★主軸電機通過高扭力齒形皮帶傳動，大幅減低傳動噪音及熱量產生
★主軸采用精密級日本NSK軸承，高速、高精密，可重切削，最高轉速可達

8000r/min。

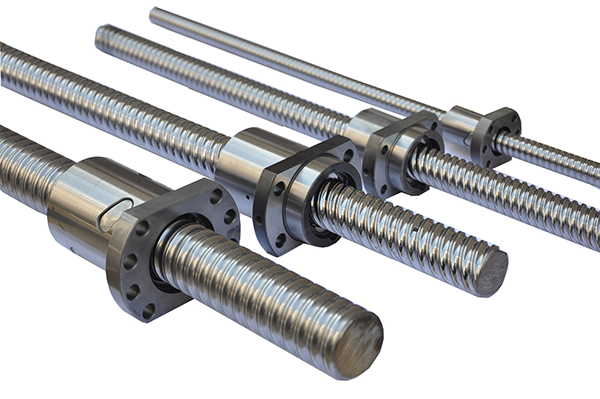

三、 加  工  中  心  之  絲  桿  的  選  用


★采用臺灣C3級高精密、高強度滾珠絲杠。絲桿屬特殊定制為加長螺母，預緊力

可達為4.5T。
★采用進口高精度鎖緊螺母，滾珠絲杠經預拉伸后，大大增加了傳動剛性并消除

了運動時產生的熱變形影響，確保了機床的精度。

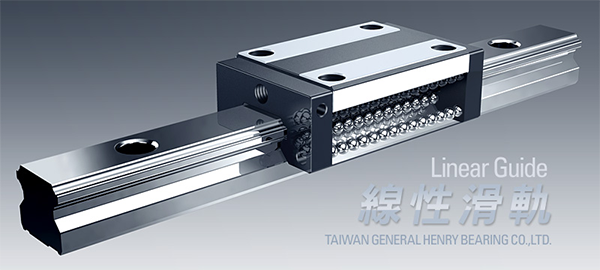

四、 加  工  中  心  之  線  軌  的  選  用


★X、Y、Z軸采用原裝臺灣上銀滾柱重載導軌，線軌滑座屬特殊定制為加寬加大處

理，特別是Z軸的滑座。
★滾柱重載線軌可以滿足客戶速度快、精度高的要求外，還可以強力切削，同時

也增加機床導軌的使用壽命等特性。

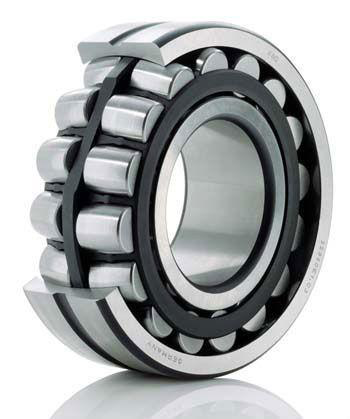

五、 加  工  中  心  之  軸  承  的  選  用


★NSK滾動軸承，一般由套圈、滾動體及保持架所構成。按其承受負荷方向可分為

，向心軸承和推力軸承。
★簡化了進口軸承周圍的構造，便于保養，檢查。比較易于高、低溫條件下的使

用。為了提高剛性，即使在負間隙（預負荷狀態）也可以使用。

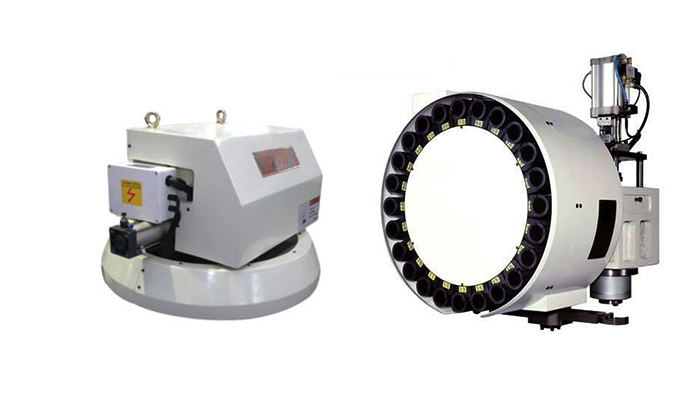

六、 加  工  中  心  之  刀  庫  的  選  用


★斗笠式刀庫：標配經濟型，獨創滾珠式凸輪機構，分割精度高。分離式持刀夾

同刀盤支撐，長期保持刀桿垂直度、間隙，取刀動作順暢；
★圓盤刀庫：可選配 機械臂換刀，點對點換刀僅1.9秒。
★滿足自動化要求又提高了生產效率。
