數控機床刀庫的分類和自動換刀系統
一．分類

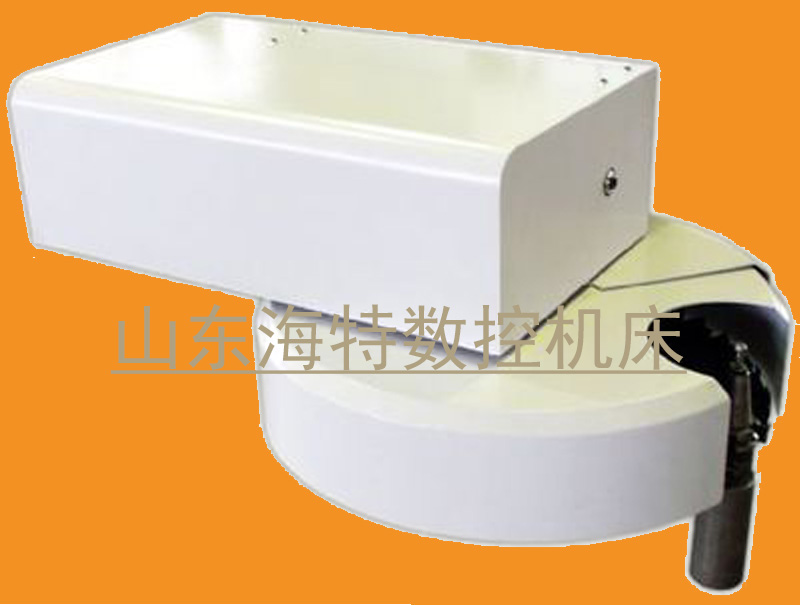

刀庫的容量、布局，針對不同的工具機，其形式也有所不同，根據刀庫的容量、外型和取刀方式可概分為以下幾種：1、斗笠式刀庫

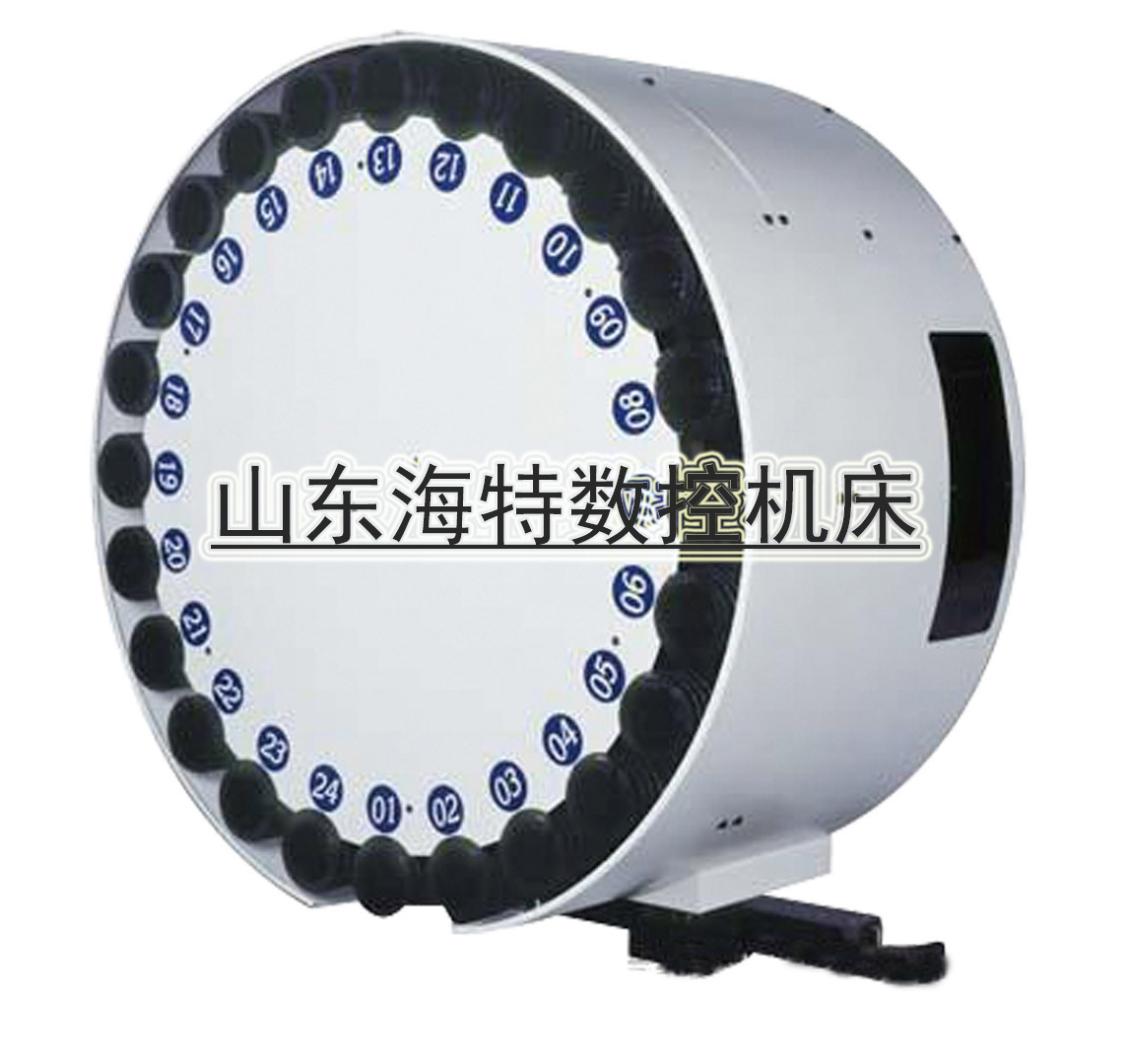

2、 圓盤式刀庫
3、鏈條式刀庫
二．自動換刀系統
自動換刀裝置是數控機床加工中心的重要執行機構，它的形式多種多樣，目前常見的有以下幾種。
帶刀庫的自動換刀數控系統由刀庫和刀具交換機構組成。首先把加工過程中需要使用的全部刀具分別安裝在標準刀柄上，在機外進行尺寸預調整后，按一定的方式放入刀庫中去。換刀時先在刀庫中進行選刀，并由刀具交換裝置從刀庫和王軸上取出刀具，在進行交換刀具之后，將新刀具裝入主軸，把舊刀具放回刀庫。存放刀具的刀庫具有較大的容量，它既可以安裝在主軸箱的側面或者上方，也可作為單獨部件安裝到機床以外，并由搬運裝置運送刀具。
與轉塔主軸頭相比較，由于帶刀庫的自動換刀裝置數控機床主軸箱內只有一個主軸，設計主軸部件就有可能充分增強它的剛度，因而能滿足精密加工的要求。另外，刀庫可以存放數量很大的刀具，因而能夠進行復雜零件的多工序加工，這樣就明顯提高了機床的適用性和加工效率。所以帶刀庫的自動換刀裝置特別適用于數控鉆床、數控銑床和數控鏜床。
